製定衝壓件加工圖要注意的幾個要點
衝壓件廠家拿到一個衝壓件樣品，應先繪製並確認好這個衝壓件的產品圖，產品圖確認後再開始製訂這個衝壓件產品的加工圖。下麵就來介紹下在繪製衝壓件加工圖時要注意的幾個要點。

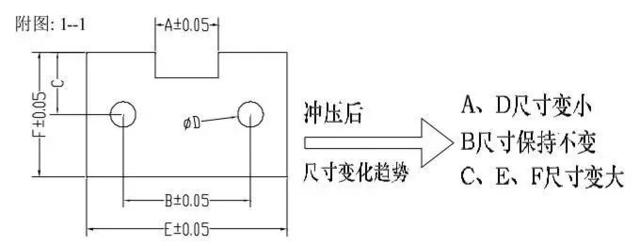

產品尺寸的取值分衝孔與落料兩種情況。衝孔尺寸是由衝頭決定的，落料尺寸是由凹模決定的。產品公差的取值以產品圖為主，產品圖上標有公差的，按圖紙執行，產品圖上未注公差的，以客戶慣用的公差為準.公差取值方向參考圖 1-1。 對於衝裁後會變大的尺寸，加工圖尺寸為其下偏差的 2/3，對於衝裁後會變小的尺寸，加工圖尺寸為其上偏差的 2/3。對於孔心距和孔邊距等衝裁後尺寸基本保持不變的，則按中間公差取值。
.png)
另外，衝壓件廠應在實際衝壓加工過程中，還應考慮產品在成型過程中的變形趨勢，並針對這些變形情況采取一些預先補救的措施，方能生產出合格的衝壓件產品。
