衝壓件廠衝裁模凹模刃口的幾種形式

來源： 滄州蘑菇视频网站入口機械製造有限公司 日期：2022-05-02 10:29:21 點擊：1998 屬於：公司新聞

衝壓件加工廠的衝壓模具由上下模組成即凸模和凹模。今天衝壓件小編為你介紹下衝裁模凹刃口的幾種常見形式，

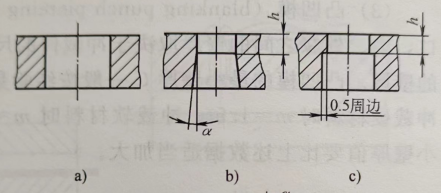

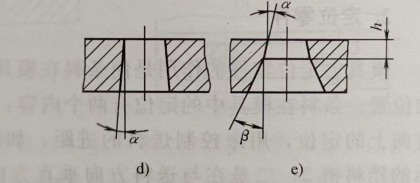

下圖所示為凹模刃口的常見的幾種形式。

下麵就以上幾種凹模刃口的形式使用情況分別說明下。
1.a、b、c型為直壁式凹模刃口，修磨後尺寸無變化，a、b型強度高；d、e型為斜壁式凹模刃口，修磨後尺寸略有增大。
2.a型主要用於複合模和有頂出裝置的落料模；
3.b、c、d型常用於衝圓孔模；
a、c、d、e型以前主要用於鉗工壓修加工的凹模刃口，由於鉗工壓修後銼削方便，c型銼削後機加工方便，所以廣泛用於衝孔模、落料模和級進模。隨著製模技術的發展和線切割加工的出現，c型被廣泛應用於衝孔模、落料模和級進模。除了圓形件落料模或衝孔板模還采用b、d型外，b、d、e型應用較少。由於線切割可切割斜度，因此c、d型是目前用於衝孔板、落料模具和級進模多的形式。
